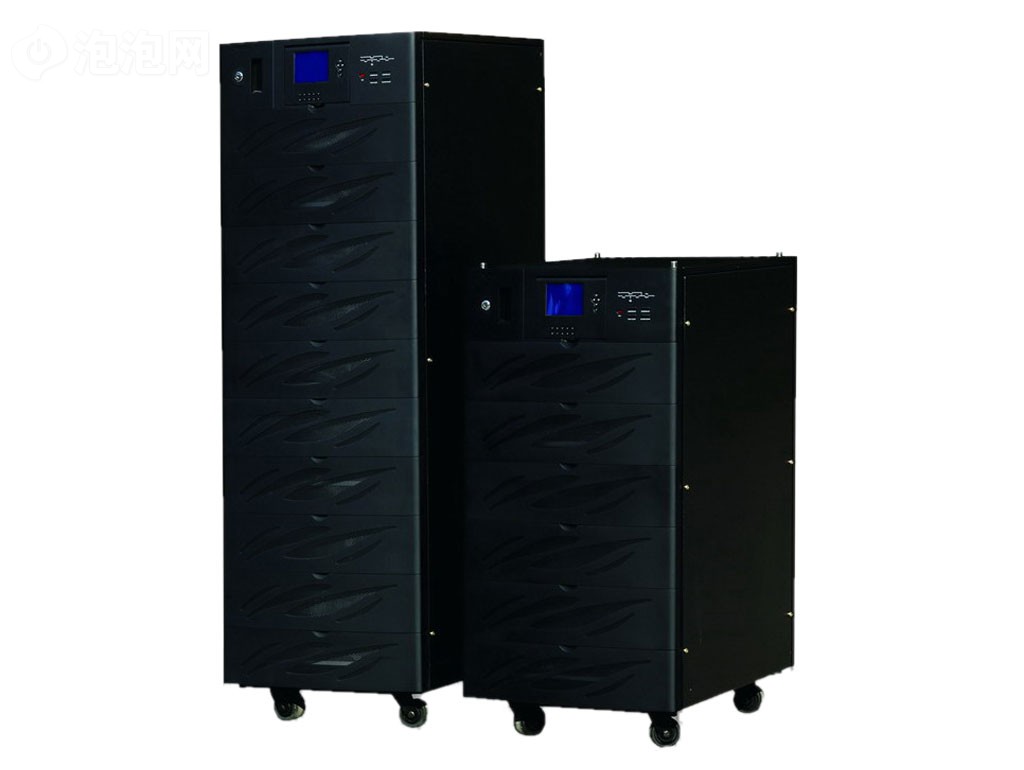

Hipower UPS产品介绍
1.1 产品概述
功率范围：20～120KVA
工作方式：三进三出高频在线式
HIPOWER系列是科士达公司全新推出的三相输入/三相输出双变换在线式UPS，容量范围：20KVA~120KVA。采用类模块化设计与N+X并联冗余技术，具有双电源输入、电池电压可选、自动旁路和维护旁路、带环境监控功能的网络管理卡可通过WEB/SNMP接口实现远程监控和管理，并且支持INTERNET和电话线的远程接入方式。
UPS的输出为频率跟踪、锁相稳压、滤除噪声、低失真度、不受电网波动干扰的纯正弦波电源，为用户设备的供电系统提供高稳定性和高可靠性的保护。
1.2 设备原理拓扑结构图
1.3 设备工作原理
三进三出 UPS 连接在交流输入电源与应用负载之间，并为负载提供不间断的交流电源。通过高频双转换功率脉宽调制和全数字信号处理（
DSP）的联合控制，UPS输出交流电源的电压和频率可以自由调节，而不受输入市电的干扰。
双转换在线式UPS
交流电源经主路断路器通过整流器变为直流电源。这直流电源一路供给DC/DC的电池充电器，同时供给将直流电转换为纯净的独立的交流电的逆变器。市电掉电时，电池通过逆变器向负载供电。万一逆变器失效或过载时，负载也可以是通过经旁路断路器和静态旁路开关的旁路交流电供电。除此之外，如果UPS需要维护与保养，UPS可以闭合手动控制的维修旁路断路器给负载供电。当需断开维修旁路空开时，UPS先要闭合其他空开才能确保UPS正常运行。
分离旁路输入
如图2图示中，三进三出 UPS 里有个带有专供旁路使用的分离开关的“分离旁路”的配置，也给连接静态旁路开关的维修旁路供电，当分离的电能不可利用时，旁路和整流器输入接法星形连接
图2：分离旁路输入时的工作流程图
静态切换开关
在图2中注释为“静态开关”的电路段包含一个电路，这个电路能使负载连接到逆变输出或旁路电源。正常运行时，负载通过静态开关与逆变侧连接，当UPS超载或逆变器出现故障时，负载自动切换到旁路侧。
为了使逆变输出供电和旁路供电之间能不间断的切换，这两个电路的电压在正常运行条件下需完全同步。 这是在控制逆变输出频率和逆变输出电压跟踪旁路供电的下办到的，并且后者随时都在预设置的合理频率范围内。
电池温度补偿
对于20-60KVA UPS，电池温度接口连接了一个从电池柜到UPS内部控制单元的附加传感器，通过这个连接可精确地进行外部电池管理。
冗余控制电源辅助电源板
UPS装有两个同样的冗余控制的辅助电源板，每个板子的输入为交流电和直流电。当其中一个电源板的输入掉电或其中一个辅助电源板失效时，UPS仍能正常运行。这个特点提高了系统的可靠性。
1.4 产品技术性能特点
■ 环境适应性强
宽广的电压输入范围达208V～480V,避免频繁地切换至电池供电,适应于电力环境恶劣的地区。
输入频率范围宽,保证接入各种燃油发电机均可稳定工作。
电源输入端运用先进的倍压型功率因数校正技术（PFC），使整机的输入功率因数高达0.99，提高了对电能的利用率，完全消除了UPS对市电电网的谐波污染，降低了UPS的运行成本，是一种性价比极高的绿色环保电源。
采用智能电池管理技术,从而延长电池的使用寿命,减少电池维护次数。
用户可根据电池特点设置电池大均充电流，可防止过大的充电电流对电池的损害。
系统外置电池温度传感器，可根据电池温度自动调整电池浮充电压，防止电池过充。可根据选用电池的特点设置欠压关机点，从而防止电池过放电。
可根据后备时间选择外接电池的容量（2～2000AH）及数量（32、34、36、38、40节），节约系统成本；
LCD在电池充电时可动态显示电池充电率；在电池放电时可动态显示电池后备时间。
可以定期对电池进行自检，及时发现电池问题，可根据不同的时间周期（每月或每周）设置自检开始时间及自检持续时间。
HIPOWER系列内置EEPROM可记录事件信息及告警信息多达500条，当记录超过500条时记录覆盖旧记录，系统始终保持近的500条历史记录。
系统的液晶面板可以旋转，方便用户调整到角度；同时该面板可以拆卸，可以方便的放
在桌面或者挂在墙上，并且采用RS485和系统通信，从而实现了远程面板的功能；
具有中文显示或英文显示的LCD用户操作界面供用户切换选择。
用户可根据视角的不同在LCD面板上调节LCD对比度。可根据需要设置LC D背光延时时间（10～90分钟），当用户无按键操作延时到后，LCD背光自动关闭，从而延LCD寿命。
用户可根据需要设置LCD操作密码，从而防止无关人员对UPS进行操作。
■ 定时开关机
用户可根据不同的时间周期（每月或每周或每日）设置开机时间和关机时间。
■ 输出带载能力强
HIPOWER系列U PS是大功率三进三出U PS，输出可以接100%完全不平衡负载。旁路模式下，过载150%可长期工作。
■ 双电源输入
支持两路独立的电源接入,提高了系统的可靠性。
■ 兼容发电机运行
特别设计的power walk in 功能,减小了系统启动的冲击电流,可以减小并机系统对发电机
容量的需求。
■ 类模块化设计
特别的类模块化设计,把整流和逆变模块分别通过快速连接端子和系统电气柜相连,提供高
了系统的可维护性,现场服务时间极短。
■ 可编程频率范围
输入和输出频率可以分别设定,能同时适应50/60Hz供电系统。
■ 输出电压可以微调
用户可以微调输出电压,满足苛刻的供电要求。
■ 完全前面维护
系统设计采用全面的前面维护,降低了对系统安装空间的限制。
■ 并联冗余功能
HIPOWER系列UPS采用DSP数字化控制，可以提供大4台UPS并联，从而提供了佳的系统可靠性。
并机UPS可共享同一组后备电池。
■ 维修旁路
HIPOWER系列U PS提供维修旁路功能，当出现紧急情况时，可以切换到维修旁路供电，维修
人员可以安全地在线维修。
■ 变频模式
HIPOWER系列U PS支持变频模式，可以当作变频器使用。
■ EPO功能
HIPOWER系列前面板上嵌入一EPO按键，在紧急情况下按下EPO按键就可以紧急关机。EPO
按键为内陷设计，可以避免误操作。
1.5 Hipower运行模式
三进三出 UPS是一种在线的双转换的UPS,它有下面几种可选的运行模式:
■ 正常模式
UPS由逆变器持续供电，整流器将市电转换为直流源供给逆变器，同时，通过电池充电器对电池进行均充或浮充。
■ 电池模式（储能模式）
当市电掉电时，通过电池放电，逆变器不间断的给负载供电，在市电掉电或市电恢复发生时，正常模式与电池模式之间的切换是完全自动而不需要任何人为介入的。
■ 自动重启模式
市电掉电后电池将要耗尽，待电池电压达到EOD值时逆变器关闭。在设置了延迟时间的情况下，UPS能在EOD后自动恢复。这种模式和延迟时间是由工程师设定的
■ 旁路模式
如果逆变器发生故障或逆变器过载，且逆变与旁路同步时，静态开关将会发生动作，将系统由逆变供电不间断的转为旁路供电。如果逆变与旁路不同步，系统将会通过静态开关由逆变供电间断切换到旁路供电。间断时间在15 ms(50Hz)或13.33 ms(60Hz)内。
■ 维修模式（手动旁路）
当UPS内部发生故障而进行维修时，为了对负载的持续供电可以切换到手动旁路模式，这种切换方式适用于所有UPS模块，且手动旁路能够承受相应的额定满载。
注意：并机系统中当负载超过单个模块容量时，为避免造成同样的过载，机器内部的维修旁路的切换是禁止的。因此这种系统通常需要提供一个外部维修旁路开关。
■ ECO模式（仅单机UPS）
如果选择了ECO模式，为了省电，双转换UPS 操作通常是禁止的。不像在线模式和待机模式，这种运行模式中，旁路供电是首选的。仅仅在旁路供应的电压或频率超出预定义或合理范围的情况下，负载转由逆变器供电。这个切换的间断时间在15ms（50Hz）或13.33（60Hz）ms内。
■ 并机冗余模式（系统扩展）
为了获得更高的输出容量和更佳的可靠性，可以将多达四个UPS模块的输出直接并联到一起，每台机子平均输出功率。
■ 主从热备份模式
这是为了提高可靠性和更好的使用性而设计的一种1+1冗余的应用。两个机子在热待机模式下按如下方式连接：主机输出连接着负载，从机的输出接到主机旁路的输入上。主机输出要与从机的输出保持同步，以确保主机的供电能不间断地切换到从机的供电，也确保UPS旁路供电时输出的负载能够过载运行。并且，可以设定负载分时由主机的主路侧和旁路侧供电，以使两台机子被均等的利用。分时的时间可以设置为1至6个月。
■ 频率转换模式
频率转换模式中三进三出 UPS的额定输出频率可为50Hz或60Hz，输入频率可从40Hz变换到70Hz。这种模式下，不允许运行旁路模式，且需接入电池以保证电池模式（储能模式）的运行性。
1.6 技术参数表
| 型号 |
HI3302 |
HI3303 |
HI3304 |
HI3306 |
HI3308 |
HI3310 |
HI3312 |
| 额定容量 |
20KVA |
30KVA |
40KVA |
60KVA |
80KVA |
100KVA |
120KVA |
| 额定容量 |
16KW |
24KW |
32KW |
48KW |
64KW |
80KW |
96KW |
| 额定电压 |
380Vac / 400Vac / 415Vac |
| 输入 |
| 输入电压范围 |
（208~480）Vac 三相四线输入 |
| 输入频率范围 |
40~70H 自动辨别 |
| 功率因数 |
≥0.99 |
| 输入电流总谐波失真 |
＜5% |
| 输出 |
| 输出电压 |
380Vac / 400Vac / 415Vac（1±1%） |
| 输出频率 |
自动跟踪输入频率 |
频率稳定度
（电池模式） |
50/60Hz（1±0.1%） |
| 输出波形 |
正弦波 |
| 波形失真度 |
线性负载＜1% 非线性负载＜4% |
| 功率因数 |
0.8 |
| 峰值系数 |
3:1 （max） |
| 过载能力 |
100%~110%维持60min后自动转至旁路；110%~125%维持10min后自动转至旁路；125%~150%维持1 min后自动转至旁路；负载减至正常后，UPS自动恢复至市电逆变模式 |
| 整机效率 |
＞90% |
| 转换时间 |
市电模式/
电池模式 |
0mS |
| 旁路 |
| 额定电压 |
380Vac |
| 旁路电压范围 |
380Vac±20%(10%，15%，20%可设置) |
| 额定频率 |
50/60Hz（自动辨别） |
| 旁路频率范围 |
±2%（±1％至±5％可选） |
| 旁路转换时间 |
0mS |
| 电池 |
| 外接电池节数 |
32 / 34 / 36 / 38 / 40节灵活配置（每节电池电压12VDC） |
| 并机冗余功能 |
| |
可多并联冗余4台 |
| 面板显示 |
| LED |
指示输入、逆变、旁路、电池状态 |
| LCD |
显示输入输出电压、频率、电池电压、负载百分比、机内温度 |
| 通讯 |
| 通讯界面 |
RS232、RS485通讯界面； SNMP网络监控 |
| EPO功能 |
有 |
| 工作环境 |
| 运行温度 |
0～40℃ |
| 相对湿度 |
0～93%不结露 |
| 储藏温度 |
-25℃～55℃ |
| 噪音（距箱体1米处） |
＜54dB |
＜58dB |
＜60dB |
| 物理特性 |
| 净重（Kg） |
218 |
225 |
234 |
280 |
291 |
348 |
368 |
尺寸
W x D x H (m m) |
600×730×1200 |
600x730x1800 |
| 安全/EMC标准 |
| 安全标准 |
GB4943-2001/ IEC62040-1 |
| EMI |
IEC62040-2：对UPS的EMC要求 (>16A) class A |
| EMS |
IEC61000-4-2（ESD）：抗静电能力；
IEC61000-4-3（RS）：抗辐射干扰能力；
IEC61000-4-4（EFT）：抗电源脉冲干扰能力；
IEC61000-4-5（Surge）：抗雷击/突波能力； |
| 执行标准 |
| |
YD/T 1095-2000 |
