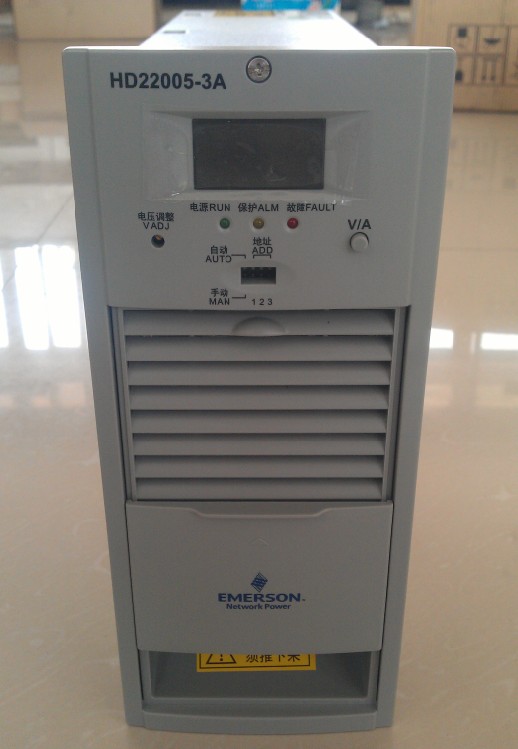

HD22005-3A充电模块

时间：2014-07-04 17:24:16    来源：    浏览：

充电模块（风冷系列-三相）：HD22005-3A,HD11010-3A

艾默生充电模块在北京、深圳、成都、南京、西安、新乡、贵州、兰州、辽宁、哈尔滨、昆明、武汉、长沙、合肥、上海自冷设计的艾默生HD22005-3A高频开关电源模块。广州、广西、杭州、江苏、山东、重庆自冷设计的艾默生HD22005-3A高频开关电源模块。 充电模块HD22005-3A采用先进的移相谐振高频软开关电源技术和智能风自冷散热设计，效率达到世界一流水平。
1、三相三线输入，三相电流平衡；
              2、超宽输入电压范围，适应能力强；
              3、输出电流无级限流，电池充电精确控制；
              4、采用软开关技术，效率高，电磁兼容性好；
              5、内置CPU集散式控制方式，通信方便，抗干扰能力强；
              6、完善的保护、告警措施，具有“四遥”功能；
              7、可带电插拔，在线维护，方便快捷；
              8、风冷设计，采用长寿命风扇，温控工作；

充电模块（风冷系列-单相）：ER22005/S，ER11010/S
              1、单相输入，尤其适合用户变场合使用；
              2、超宽输入电压范围（80～286V），适应电网能力强；
              3、采用软开关技术，效率高，电磁兼容性好；
              4、采用有源PFC技术，功率因数高达0.99 ；
              5、采用无级限流方式，电池充电限流精度高；
              6、内置CPU控制，工作稳定可靠，抗干扰能力强；
              7、符合欧盟RoHS指令，绿色环保；
              8、符合CE认证指令。

充电模块 （风冷系列-三相）：ER22010/T，ER11020/T
              1、三相三线电压输入，三相电流平衡
              2、超宽输入电压范围（323～475V），适应电网能力强
              3、独特的缺相限功率（半载）输出设计，使用范围更宽
              4、增加故障代码显示，方便故障检查
              5、输出电流无级限流，电池充电精确控制
              6、采用软开关技术，效率高，电磁兼容性好
              7、采用DSP数字控制技术，CAN总线通讯接口，高功率密度设计
              8、可带电插拔，在线维护，方便快捷
              9、风冷设计，采用温度和电流联合智能控制风扇无级调速
              10、通过CE安规EN60950-1、电磁兼容EN55022 Class A标准认证，符合欧盟RoHS指令，安全绿色环保
充电模块（风冷系列-三相）：HD22005-3A,HD11010-3A


类别	参数名称		HD22005-3A	HD11010-3A
输入特性	输入电压		323V～475V（三相三线制）	323V～475V（三相三线制）
	输入电流		≤4A	≤4A
	交流输入频率		45Hz～65Hz	45Hz～65Hz
	效率		≥90％	≥90％
	输入功率因数		≥0.94	≥0.94
输出特性	输出电压范围		176V～320V	87V～160V
	额定输出电流		5A	10A
	输出电流		5.5A	11A
	软启动时间		3～8秒	3～8秒
	输出恒流范围		10％～110％	10％～110％
	稳流精度（20％限流）		≤±1％	≤±1％
	纹波系数		≤0.1％	≤0.1％
	稳压精度		≤±0.5％	≤±0.5％
	均流不平衡度		≤±5％（50％～100％额定负载）	≤±5％（50％～100％额定负载）
音响噪音			＜55dB	＜55dB
保护特性	输出短路回缩		回缩电流≤40％额定电流，可自恢复
	输出过压保护		325±5Vdc	165±5Vdc
	输入过压	保护点	482±6Vac
		恢复点	460±15Vac
	输入欠压	保护点	316±6Vac
		恢复点	335±10Vac
保护特性	缺相保护		可恢复
	过温	保护点	85℃
		恢复点	75℃
	风扇温度控制		风扇启动点55℃，停转点38℃
安规	绝缘电阻		试验电压1000Vdc，输入端、输出端对外壳之间以及输入对输出之间的绝缘电阻＞10MΩ
	绝缘强度		输入端、输出端短接后，在输入/输出端与外壳之间施加50Hz、有效值为2000V的交流电压1分钟，无击穿或飞弧现象
EMC	静电放电抗扰性要求		IEC6100-4-2      Level 3
	快速瞬变电脉冲群抗扰性要求		IEC61000-4-4     Level 3
	浪涌抗扰性要求		IEC61000-4-5     Level 3
	由射频场感应引起的传导骚扰抗扰性要求		IEC61000-4-6     Level 3
	工频磁场抗扰性要求		IEC61000-4-8     Leve 3
	电压暂降、短时中断和电压渐变抗扰性要求		IEC61000-4-11    暂降和中断：0～70％U
环境参数	工作温度		－10℃～40℃
	储存温度		－25℃～55℃
	相对湿度		≤95％
	大气压力		70～106kPa
机械参数	尺寸（长×宽×高）		413mm×110mm×257mm
	重量		6kg
冷却方式			风冷，防尘设计
